2023年土耳其地震地表破裂野外照片集锦

得益于现在高速的信息传播技术,2月6土耳其南部地震以来,从地震灾区传来各种灾情,引起全球人民的关注,除此之外,我们需要对造成地震灾害元凶——东安纳托利亚断裂了解更多,以期深入对其活动特征进行研究。从当地调查人员、群众,以及其他科研人员共享的影音材料,可以看到,在这次地震中,东安纳托利亚断裂的运动,在地表产生了巨大破坏,错段了道路、农田、房舍等。这些素材将成为研究人员洞悉这条断裂发震规律的重要数据。以此,我们搜集了网络上这些宝贵的素材,一则为研究人员提供便捷,二则也是非常难得的地震科普教育材料。

2023年土耳其地震地表破裂野外照片集锦
断错的田间小路
From H. Serdar Akyüz @akyuz24 “We are moving from Türkoğlu towards Gölbaşı. Offset amount is increasing. S of Kahramanmaraş, nearly 5 m offset. @AktifTektonik @CengizZabci @gulsen_ucarkus @ersenma @KirkanErdem @HNK390978941 @asensabuncu Gursel Sunal, Nurettin Yakupoglu”
图像

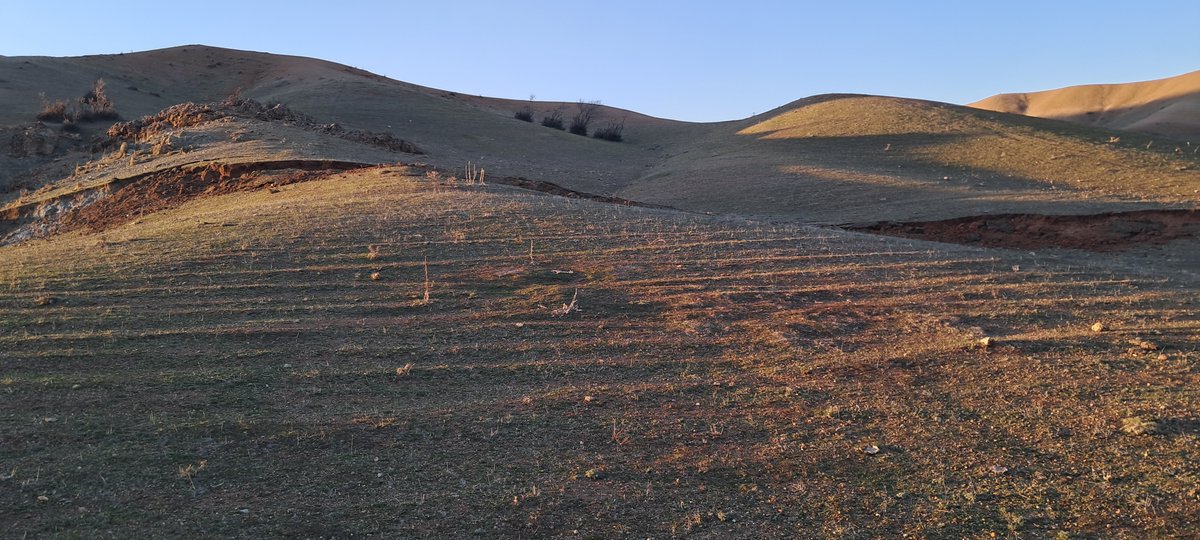

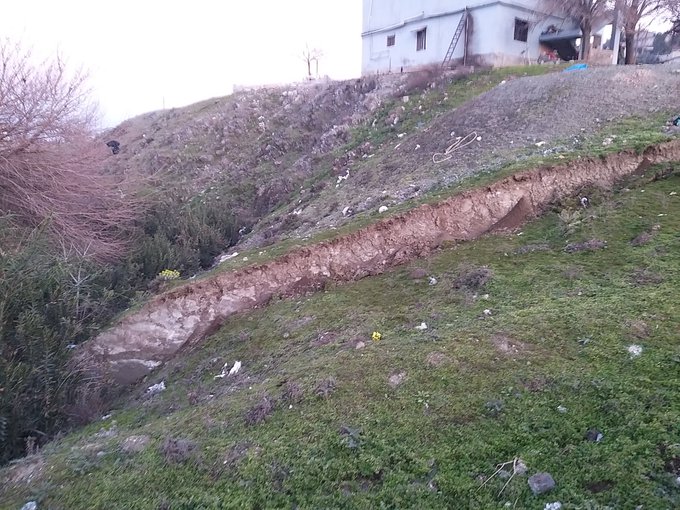

山坡对水平断错
来源:@akyuz24 “Incipient shutter ridge, S of Kahramanmaraş. @AktifTektonik
@CengizZabci
Gursel Sunal, Havva Neslihan Kiray, Erdem Kirkan, Nurettin Yakupoglu, Asen Sabuncu”
2023年土耳其地震地表破裂野外照片集锦

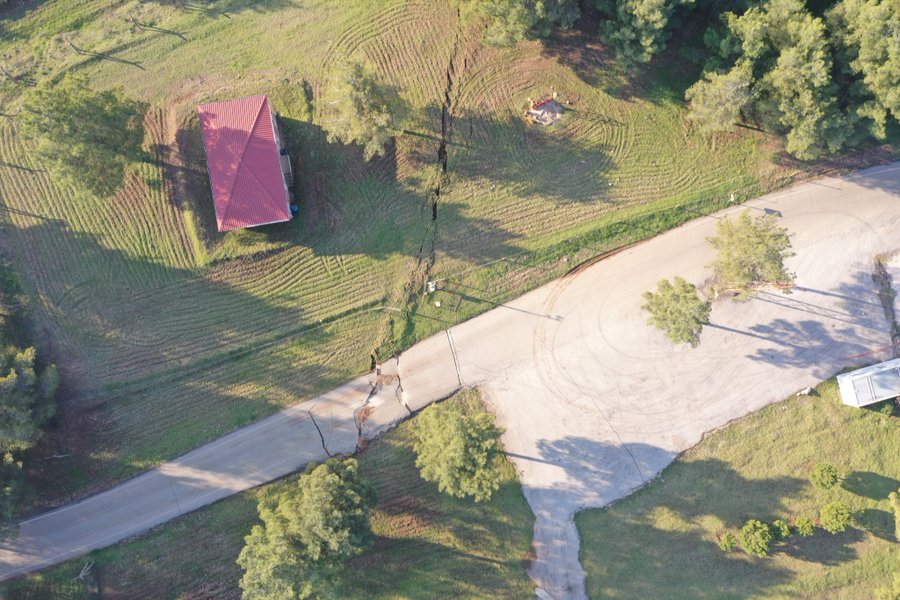

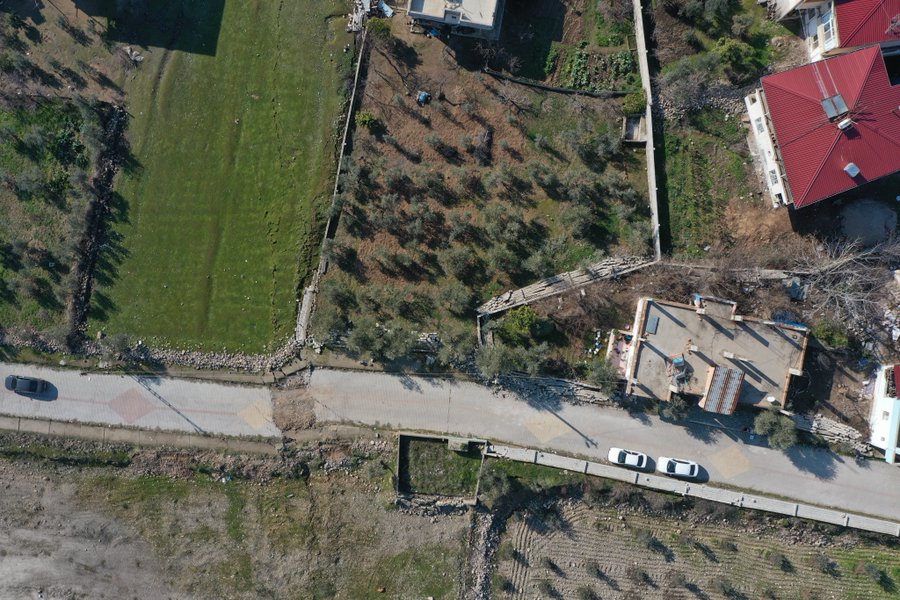

被断错的农田和道路
来源:@CengizZabci “Yüzey kırığı ve Yanal ayrılma 6 Şubat Mw 7.8 Kahramanmaraş #deprem / Surface rupture vs Lateral Spreading – which one happened first? #earthquake @AktifTektonik @akyuz24 @KirkanErdem @HNK390978941 @asensabuncu Nurettin Yakupoğlu, Gürsel Sunal”
2023年土耳其地震地表破裂野外照片集锦

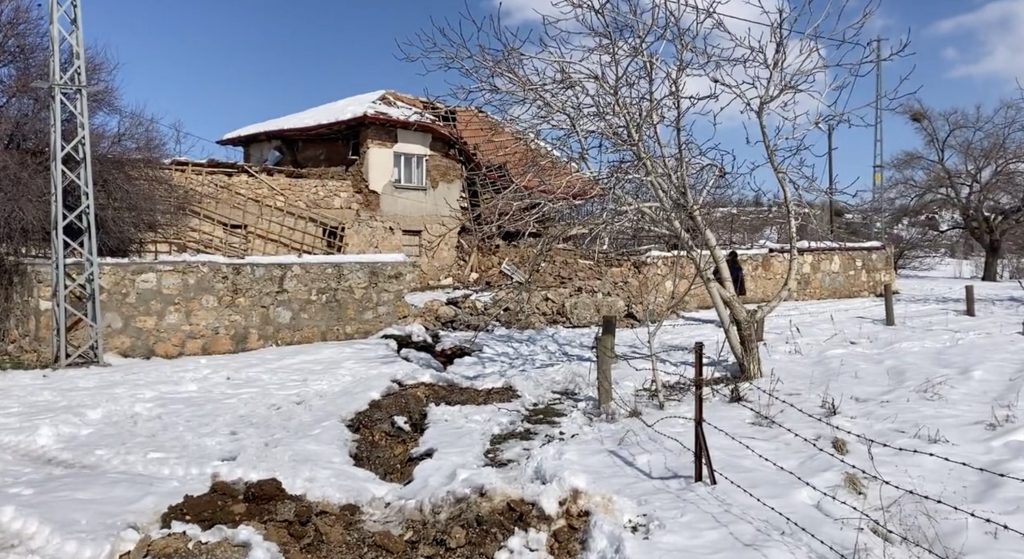

横跨断裂的房屋被破坏
来源:Mehmet Köküm @KokumMehmet House on a fault! Result is not surprising. @firatresmihesa @fu_muh_1967 @AktifTektonik @paleoseismicity #earthquakeinturkey #earthquake @tsancar
航拍破裂带
来源:Taylan SANÇAR @tsancar Ekinözü. @TCMalatyaV @inukurumsal @ProfDrAKizilay @munzuruniv @UbeydeIpek @firatresmihesap Kahramanlarımız (Our heros) @GenelkurmyTsk @karahavaciliktr 2. Kara Havacılık Alay Komutanlığı #TurkeyEarthquake #TurkeySyriaEarthquake surface rupture @KokumMehmet @AktifTektonik
地震前后对比
卫星影像揭示地表破裂
来源:Nahel Belgherze @WxNB_ NEW: @Maxar’s satellite imagery clearly reveals the multi-km-long surface rupture extending along the Gölbaşı-Türkoğlu segment of the East Anatolian Fault as a result of the 7.8 magnitude earthquake in southern Turkey.
2023年土耳其地震地表破裂野外照片集锦

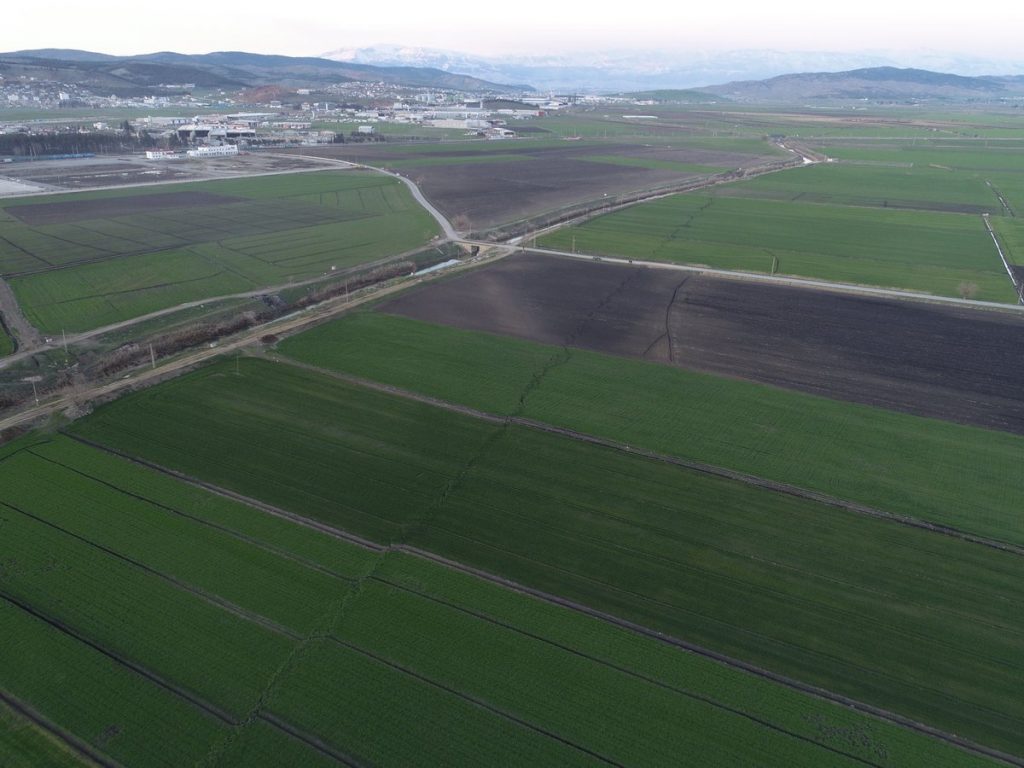

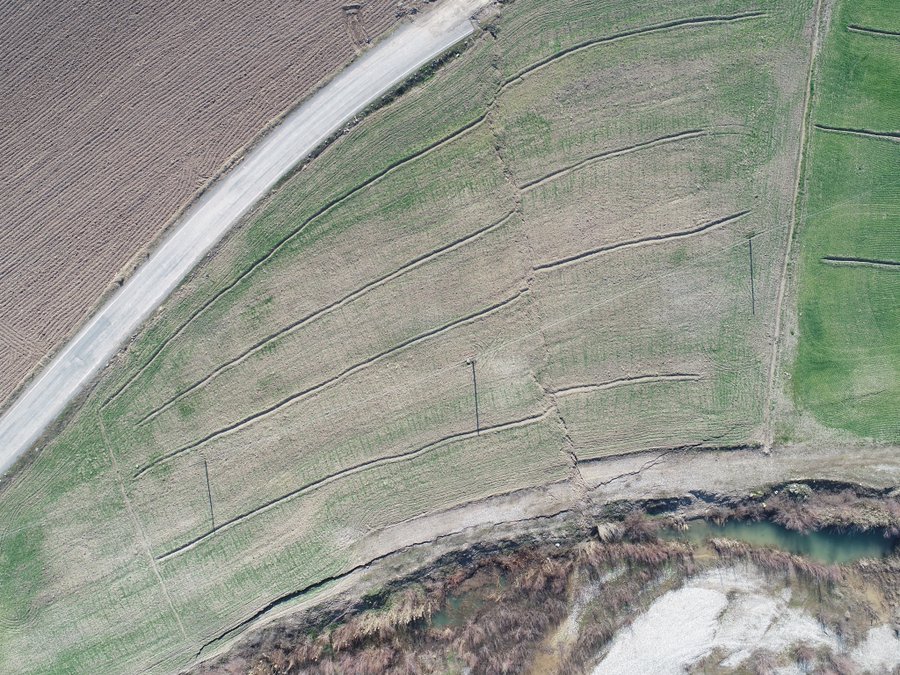

被断错的农田
来源:Cengiz Zabcı @CengizZabci Türkoğlu’nda 6 Şubat #deprem inin yüzey kırığı / Surface rupture of the 6 Faburary Mw 7.8 Kahramanmaraş #Earthquake at Türkoğlu @AktifTektonik @akyuz24 @HNK390978941 @KirkanErdem @asensabuncu Gursel Sunal, Nurettin Yakupoglu
图像

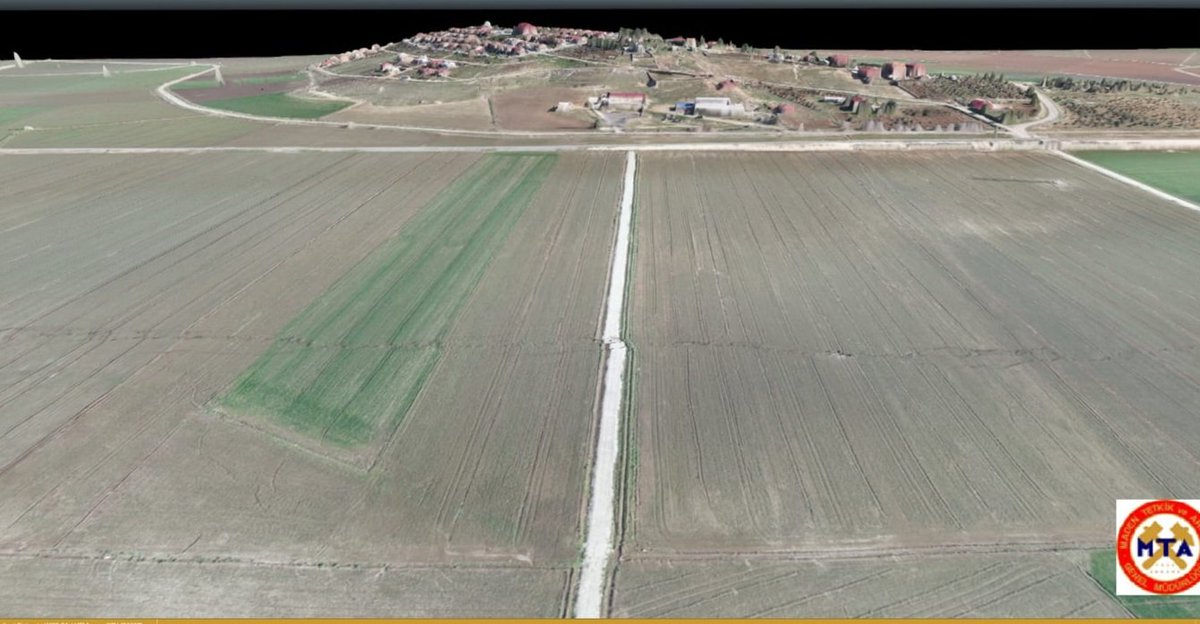

被断错的农田和道路
来源:Hasan Elmacı @arduvaz06 Ölü Deniz Fay zonunun alt segmenti olan Narlı fayı uzerinde gelişen yüzey kirigina ait üç boyutluiha görüntüsü #atag #MTAGenelMd #deprem
图像

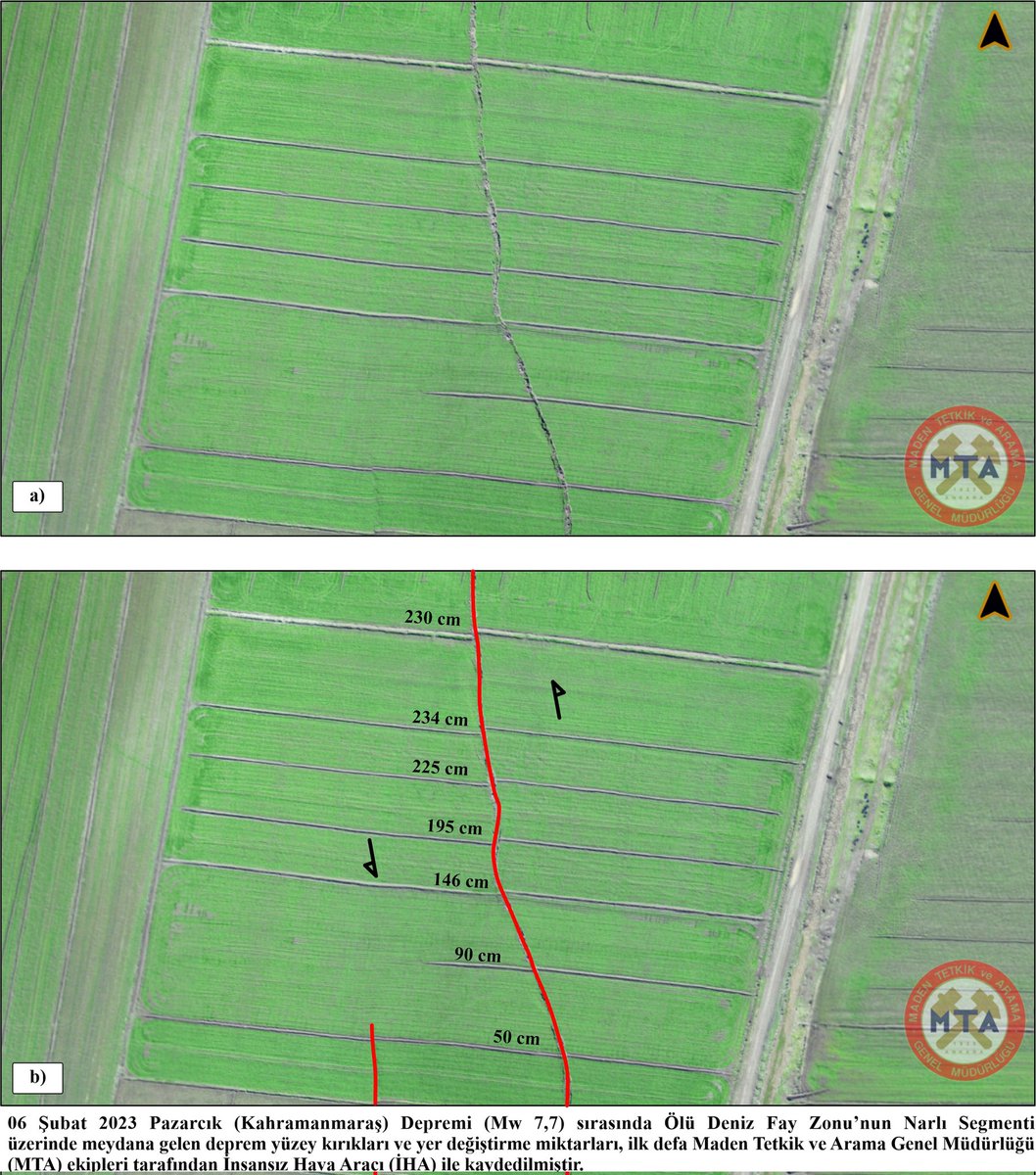

位移测量
来源:Hasan Elmacı @arduvaz06 Ölü Deniz Fayı Narlı Segmenti üzerinde gelişmiş olan yüzey kırıklarını ilişkin MTA tarafindan bulunan ilk bulgular #atag #deprem #jeoloji
图像
被断错的围栏
来源:Taylan SANÇAR @tsancar Me and @KokumMehmet measured 6.7 m fence offset along the Sürgü-Çardak Fault. #earthquake #TurkeyEarthquake #TurkeyQuake #Elbistan #Kahramanmaras
砂土液化三维扫描模型
来源:Oz @OzgurKozaci
LiDAR scan of a sand boil at the southern end of M7.8 rupture in Hatay. Liquefied sand fills in tilled lows in a cotton field. w/ Erhan Altunel
图像

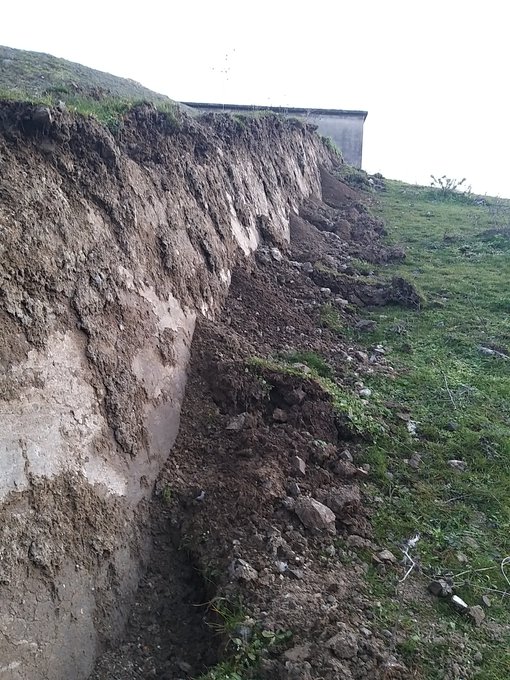

田埂断错
来源:Mehmet Köküm @KokumMehmet
5.60 m left lateral displacement with 1.70m vertical displacement on the East Anatolian Fault.

野外调查报告:土耳其矿产勘探局(MTA) https://www.mta.gov.tr/v3.0/mta/ilan-onizleme/889
